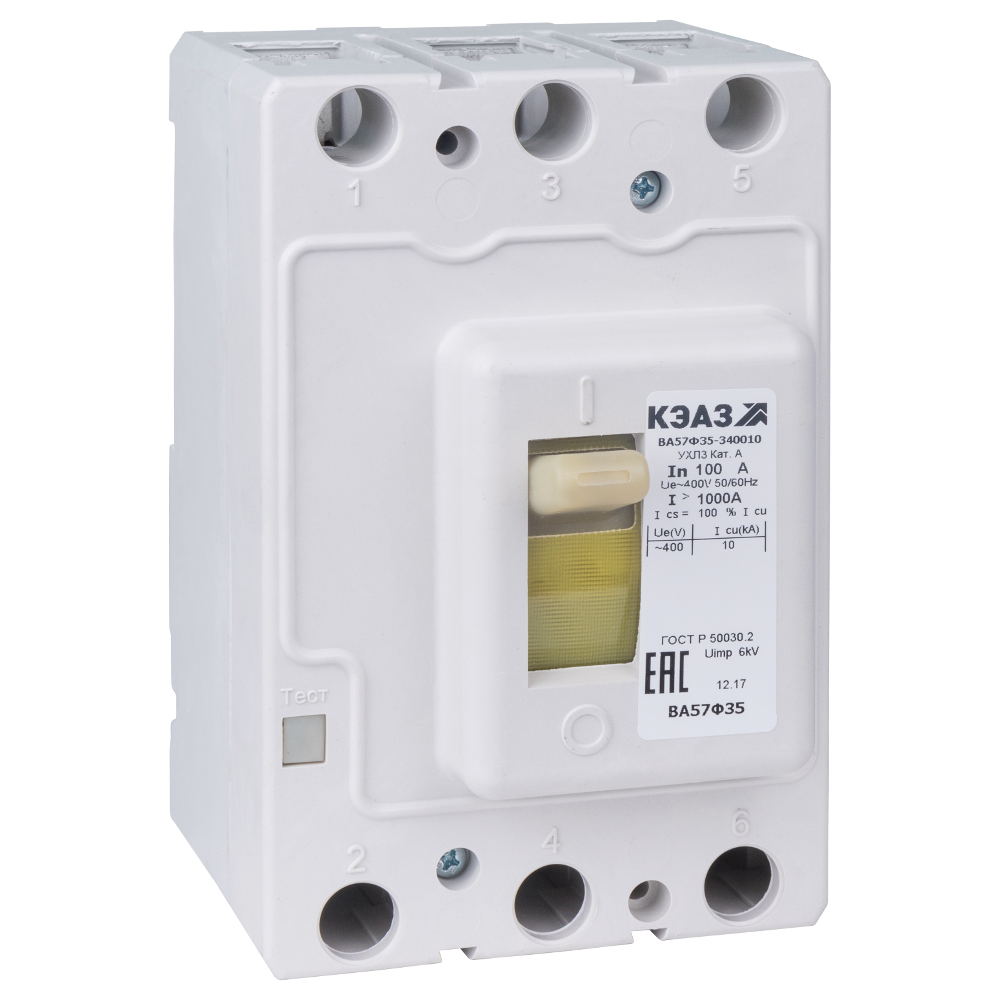

Выключатель автоматический ВА57Ф35-340010-100А-1000-400AC-УХЛ3-КЭАЗ
Выключатель автоматический ВА57Ф35-340010-100А-1000-400AC-УХЛ3-КЭАЗ
Классификация
Базовая уставка: да Для выбранного номинального тока данное исполнение является основным базовым вариантом
Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228) Категория Международного классификатора электротехнических товаров. ETIM - используется для обмена данными о товарах между поставщиками и покупателями. КЭАЗ применяет ETIM для классификации своих товаров и их технических характеристик
Тип изделия: Выключатель автоматический
Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 100 Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц): 50/60 Количество колебаний переменного тока в секунду.
Род тока: AC AC - переменный
DC - постоянный
AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В): 400 Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА): 10 Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Вспомогательные (свободные) контакты: Нет Вспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода: ручной Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Уставка расцепителей токов короткого замыкания: 1000А Порядок кратности номинальному току, при котором срабатывает расцепитель.
Наличие независимого расцепителя: нет Дополнительное устройство к автоматическим выключателям, позволяет дистанционно отключить автоматический выключатель или выключатель нагрузки.
Регулировка максимальных расцепителей тока: нет Этот параметр позволяет провести более точную настройку автоматического выключателя.
Вид расцепителей: тепловой и электромагнитный
Номинальное напряжение изоляции Ui (В): 690 Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ): 6 Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100 Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
Номинальный продолжительный ток Iu (А): 100
Монтажные характеристики
Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм?): 185
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 4х30
Вид присоединяемых проводников: шина/провод Способ присоединения внешних проводников (спереди, сзади и т.д.).
Эксплуатационные характеристики
Климатическое исполнение и категория размещения: УХЛ3
Степень защиты (IP): IP20 Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (?С): от -60°С до +40°С
Гарантийный срок эксплуатации (лет): 3
Габариты и материалы
Габариты изделия: Ширина (мм): 112
Габариты изделия: Высота (мм): 175
Габариты изделия: Глубина (мм): 130
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-037-05758109-2011
Дополнительное оборудование: комплект зажимов №1 Возможность использования дополнительного оборудования.
Дополнительный расцепитель: Нет
https://m-energo-spb.ru/f/vykljuchateli_avtomaticheskie_va57-35_va57f35.pdf
Приобрести товар или забрать свой заказ вы можете по адресу: Барнаул, ул. Бабуркина 7
Характеристики товара
ШтрихКод
4600572077415
Артикул
109286
Базовая единица
шт
