Кабель КГ 3*25+1*10 тп-ХЛ

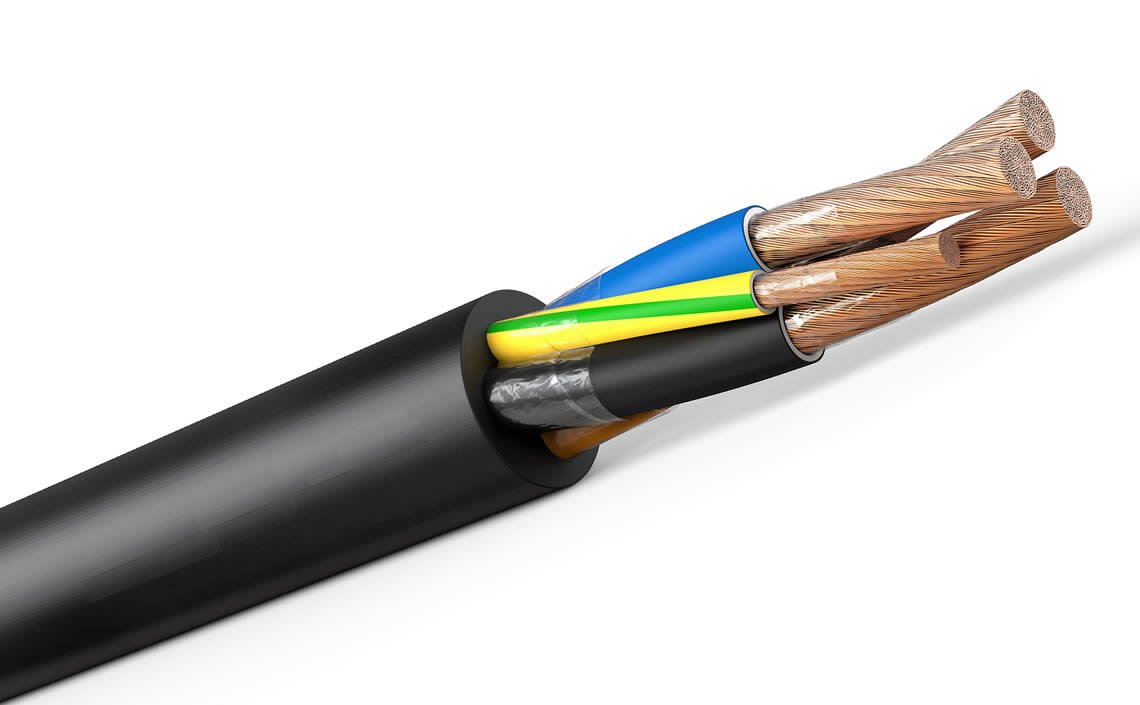

Конструкция:

1. Токопроводящая жила- медная, многопроволочная, круглой формы, 5 класса по ГОСТ 22483. Токопроводящие жилы кабелей, предназначенных для работы в районах с тропическим климатом, изготовлены из медной проволоки луженой оловом или покрытой оловянно-свинцовым  сплавом с содержанием олова не менее 40%.

2.  Разделительный слой - синтетическая пленка, допускается наложение изоляции без пленки при отсутствии залипания изоляции к жиле.

3. Изоляция - из резины изоляционной. Изолированные жилы  имеют отличительную расцветку сплошную или в виде продольной полосы. Изоляция нулевой жилы выполняется голубого цвета; если нулевая жила отсутствует, голубой цвет  применяется для расцветки любой жилы, кроме жилы заземляющей. Жила  заземления имеет зелено-желтый цвет. Расцветка одножильных и двухжильных кабелей не нормируется.  Цвета красный, серый,  белый и , если не в сочетании, зеленый и желтый  не используется для расцветки жил многожильных кабелей.

4. Скрутка - изолированные жилы скручены с шагом  скрутки не более 16 диаметров по скрутке.

5. Разделительный слой - поверх скрученных жил - синтетическая пленка или тальк или другой аналогичный материал. Допускается изготовление без пленки при условии отделения изолированных жил от оболочки.

6. Оболочка - из резины шланговой. Оболочка кабелей, предназначенных для эксплуатации в районах с холодным климатом, изготовлена из резины шланговой в холодостойком исполнении. Оболочка кабелей, предназначенных для эксплуатации в тропических условиях, изготовлена из антисептированной резины. В одножильных  кабелях  марки КГ допускается замена  изоляции и оболочки изоляционно-защитной  оболочкой.  Номинальная  толщина изоляционно-защитной оболочки равна  сумме номинальных толщин изоляции и оболочки или удвоенной толщине изоляции.



Применение:

Кабели марки  КГ на 660 В предназначены для присоединения передвижных механизмов к электрическим сетям при переменном напряжении 660 В частотой до 400 Гц или постоянном напряжении 1000 В, при изгибах с радиусом не менее 8 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до 75 0 С.



Для кабелей в тропическом исполнении к марке кабеля добавляют через дефис букву "Т".



Для кабелей в холодостойком исполнении к марке кабеля добавляют через дефис буквы "ХЛ".



Кабели марки  КГ на 380 В предназначены  для присоединения переносных и передвижных  электроприемников к электрическим сетям на номинальное переменное напряжение 380 В номинальной частотой до 400 Гц или постоянное напряжение 660 В.



Кабели не предназначены для применения  на подъемно – транспортном оборудовании.



Класс пожарной опасности по ГОСТ 31565-2012:



02.8.2.5.4



Руководство по эксплуатации по ТУ 16.К73.05-93



Технические характеристики:

Климатическое исполнение У, ХЛ, Т,   категория размещения - 1, 2, 3 по ГОСТ 15150.

Диапазон температур эксплуатации:

      марки КГ ……………………………………………………………………………от  - 40°С до  50°С;

      марки КГ-ХЛ ………………………………………………………………………. от  - 60°С   до 50°С;

      марки КГ-Т………………………………………………………………………….от  - 10°С до  55°С.



Кабели должны быть стойкими к воздействию относительной влажности воздуха до 98 % при температуре окружающей среды 35 0 С.



Прокладка и монтаж кабеля КГ –ХЛ без предварительного подогрева производится при температуре …………………не ниже – 40 0 С.



Радиус изгиба кабелей  при монтаже и эксплуатации  ……………………….. не менее 8 наружных диаметров.



Растягивающее усилие на кабели должно быть не более 19,6 Н (2,0 кгс) на 1 мм 2  суммарного сечения всех жил.



Длительно допустимая температура токопроводящих жил кабелей ………………….. не более 75 0 С.



Строительная длина кабелей:

с номинальным сечением основных жил до 35 мм2 включительно……………………………………не менее  150 м;

с номинальным сечением основных жил 50 до 120 мм2 …………………………………………………не менее  125 м;

с номинальным сечением основных жил 150 мм2   и выше……………………………………не менее 100 м .

по согласованию с  потребителем  допускается сдача кабелей любыми длинами.



Срок службы ………………………………… 4 года (срок службы исчисляется с момента изготовления кабеля).



Гарантийный срок эксплуатации кабелей на 660 В........................ 6 месяцев со дня ввода в эксплуатацию, но не позднее 12 месяцев со дня изготовления.

В наличии
1355.56 руб.
в корзину

Приобрести товар или забрать свой заказ вы можете по адресу: Барнаул, ул. Бабуркина 7

Характеристики товара

ШтрихКод 2379000086375
Артикул kg325110
Базовая единица м
