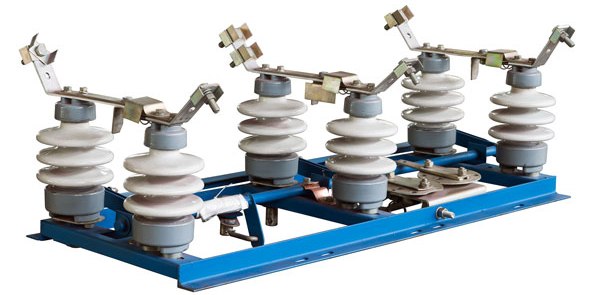

Разъединитель РЛНД 1-10/400 с приводом ПРНЗ-10
Разъединители РЛНД используются в сетях напряжением 6-10 кВ. Разъединители служат для создания видимого разрыва, отделяющего выведенное из работы оборудование от токопроводящих частей, находящихся под напряжением. Это необходимо, например, при выводе оборудования в ремонт в целях безопасного производства работ. Разъединители не имеют дугогасительных устройств и поэтому предназначаются, главным образом, для включения и отключения электрических цепей при отсутствии тока нагрузки и находящихся только под напряжением или даже без напряжения.
При отсутствии в электрической цепи выключателя в электроустановках 6 - 10 кВ допускается включение и отключение разъединителями небольших токов, значительно меньших номинальных токов аппаратов.
Разъединители РЛНД снабжаются стационарными заземлителями, что представляет возможность не прибегать к установке переносных заземлений на оборудовании, выводимом в ремонт, и тем самым исключает нарушения правил безопасности, связанных с процессом установки переносных заземлений.
Управление разъединителем РЛНД осуществляется ручным приводом ПР-01, непосредственно использующим мускульную силу оператора. В условном обозначении привода принято:
П - привод
Р - ручной
01(0), 01(1), 01(2) - конструктивное исполнение (0 - без ножей заземления, 1-вал для заземляющих ножей справа от главного вала, 2-вала заземляющих ножей).
Устройство разъединителя:
Рама разъединителя РЛНД – представляет собой сварную конструкцию, которая собрана из трех швеллеров, установленных параллельно. На швеллере рамы разъединителя РЛНД крепится поворотный изолятор, выполненный в виде вала и приваренного к нему рычага. На другом конце швеллера в разъединителе РЛНД устанавливается неподвижный изолятор. Его крепление осуществляется с помощью болтового соединения. Рычаги подвижных изоляторов в разъединителях РЛНД соединены друг с другом с помощью продольной тяги, она служит для одновременного синхронного поворота трех колонок.
Технические характеристики разъединителей РЛНД:
Номинальный кратковременный выдерживаемый ток (ток термической стойкости), Iт, кА 6-10
Наибольший пик номинального кратковременного выдерживаемого тока (ток электродинамической стойкости), Ig, кА 25
Время протекания номинального кратковременного тока(время короткого замыкания), с:
для главных ножей 3
для заземлителя 1
Длина пути утечки внешней изоляции, не менее, см 30;45
Масса, не более, кг 40
Габариты, не более, мм:
длина 1200
ширина 470
высота 385
Климатическое исполнение УХЛ1
Высота над уровнем моря, м, не более 1000
Верхнее рабочее значение температуры окружающего воздуха, °С +40
Нижнее рабочее значение температуры окружающего воздуха, °С -60
Приобрести товар или забрать свой заказ вы можете по адресу: Барнаул, ул. Бабуркина 7
Характеристики товара
ШтрихКод
2379000089789
Артикул
rlnd-1-10/400
Базовая единица
шт
